頂裝磁翻柱液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-UHZ
- 測量范圍：0～12m
- 精度等級：±10mm
- 公稱通徑：DN20-DN100
- 適用介質：水 化工原料 油 液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：≤400℃
- 供電方式：24VDC
- 訂貨號：VFNXTYBNI430
頂裝磁翻柱液位計功能與適用范圍
磁翻柱液位計是以浮球組件為測量元件，通過液體浮力作用，使浮球上下移動，帶動頂桿上端的磁鋼上下變化，經磁性耦合作用，使顯示器組件的磁性翻柱翻轉達到跟蹤液體液位變化，故顯示醒目，讀數直觀，因顯示器組件與被測介質完全隔離，故使用安全可靠。該液位計適用于各種地下槽、池等容器，以及不適宜側面開孔的容器的液位顯示，如配上配套儀表可用于遠傳檢測，以實現自動控制功能。
頂裝磁翻柱液位計工作原理
該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。
頂裝磁翻柱液位計特點
磁翻板液位計它與普通玻璃管式和玻璃板式液面計相比，具有下列特點：
⑴主要部件(本體)與介質直接接觸的材料是采用優質不銹鋼或其他特種材料制作，指示部件不與介質接觸，因此對裝有易燃、易爆、有毒、有腐蝕性介質的容器，使用該液位計十分安全可靠。
⑵采用雙色（氣相呈白色，液相呈紅色）翻柱、翻板顯示，指示連續直觀醒目，無盲區，在任何情況下都不會出現假液位。
⑶密封面少，比原板式液位計減少靜密封泄漏點95%以上，因此，克服了石油、化工等行業壓力容器配件跑、冒、滴、漏等薄弱環節。
⑷結構簡單，安裝維修方便，量程大，設計壓力高，使用壽命長，適用范圍廣。
⑸磁翻板液位計，用一臺液位計可以代替多臺玻璃板式液位計，且安裝使用極為方便。同時，使用本廠開發的液位遠傳變送器、報警自動控制儀，可實現上、下限位報警及監控自動化。
頂裝磁翻柱液位計安裝、使用與維修
1、磁翻板液位計安裝要求：
⑴液位計必須垂直安裝，偏差≤3mm。
⑵液位計測量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。
⑶筒體保持100mm距離內不能有吸磁性材料。
⑷浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。
⑸仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。
⑹磁翻板液位計保溫型液位計除按以上要求安裝外，還必須連接冷卻或加熱系統。
⑺磁翻板液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。

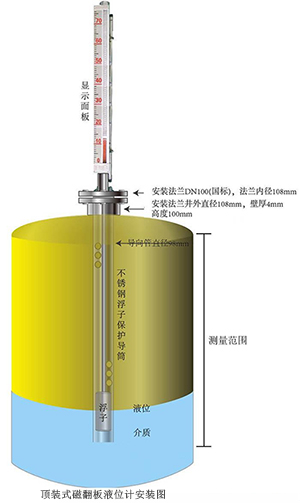

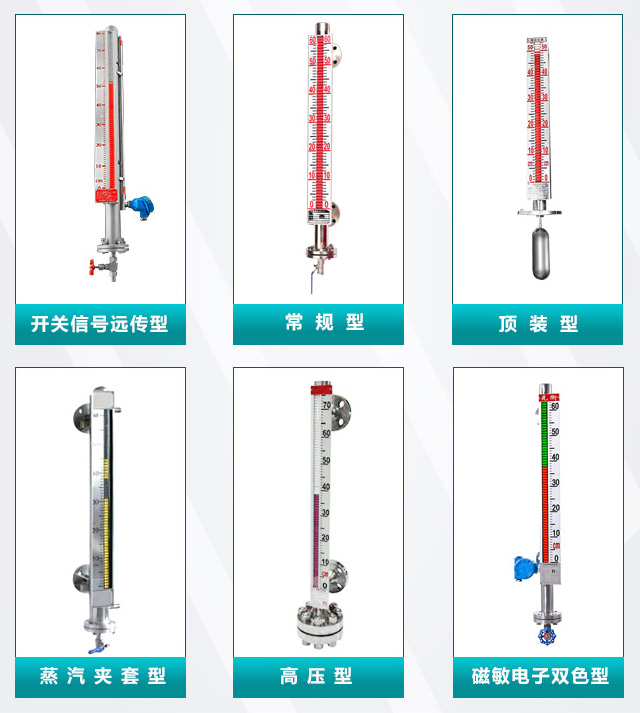

上左(側裝安裝結構示意圖) 上右(頂裝結構示意圖) 下部（部分磁翻板配套樣品）
2、磁翻板液位計使用：
⑴液位計投入運行時，應先打開上閥門，然后慢慢地打開下閥門，避免容器內的受壓介質急速流入管體，使浮子急速上升，造成翻柱跟蹤指示失靈或浮子受沖擊而損壞。
⑵磁翻板液位計在出廠前各部件按標準均已分別經過內壓和外壓試驗，安裝后不必再試壓，當容器和液位計連通后做內壓試驗時應將浮子取出，投入運行時再放入。
⑶磁翻板液位計在使用過程中，由于液位突變或其它原因造成個別翻柱不能翻轉可以用校正磁鋼（附件）或浮子校正。
3、維修與保養：
⑴磁翻板液位計使用一段時間后，如介質有沉淀物時，應經常排污，清洗時關掉上下閥門并放空介質，排出液體，拆下下法蘭取出浮子，然后進行清洗。
⑵磁翻板液位計產品在使用過程中如發現浮子及面板框損壞，可直接與我廠聯系，并請?zhí)峁┊a(chǎn)品出廠編號，我廠備有產品檔案，以便及時提供部件更換。

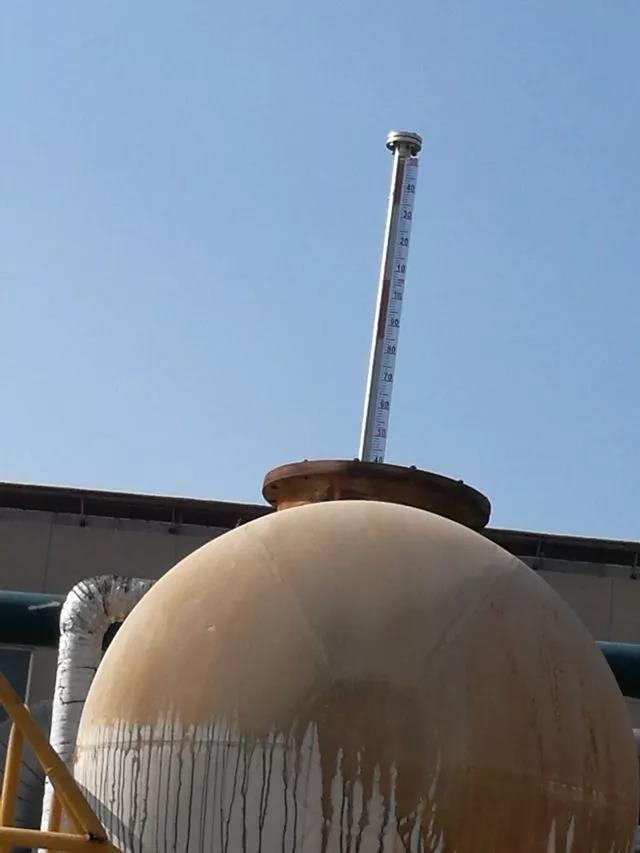

頂裝磁翻柱液位計典型應用
1、工業現場液位測量與控制
2、油罐液位測量；
3、磁翻板液位計化工過程液位控制；
4、制藥罐液位控制；
5、食品飲料液罐控制；
6、大壩水位監控；
7、磁翻板液位計飲用水和污水處理等等。

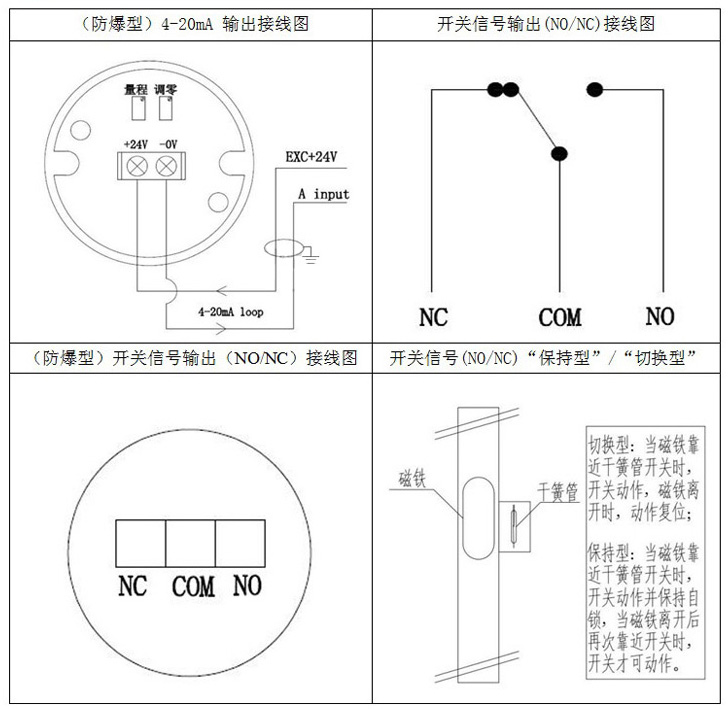

頂裝磁翻柱液位計系統構成及接線
1、上下限開關輸出 由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳 由測量單元和變送單元兩部分組成。
3、本安防爆
a帶本安防爆，上、下限開關輸出型 防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型 適合使用于Ⅱ類電器設備（工廠用）、C級氣體，*高表面溫度組別T4（135℃）。
c使用注意事項
1變送器外殼設有外接地，用戶使用時必須可靠接地。
2安全柵的適用應遵守有關使用說明內容。
3變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積>0.5mm2，電纜允許分布電容為0.8μF。

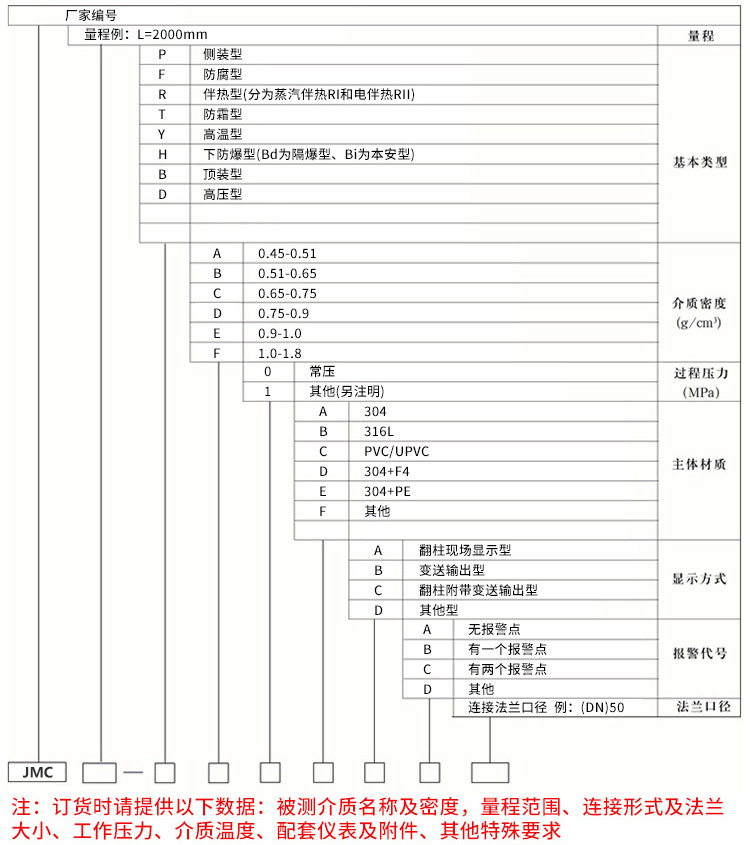

頂裝磁翻柱液位計選型
