超聲波流量計概述

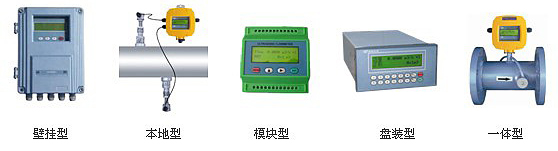

超聲波流量計（管道式超聲波流量計）為一體化標準管段式超聲波流量計墊定了基礎，通過選用國際上*新、*先進的大規模集成電路和先進的貼裝焊接工藝生產而成，確保每臺出廠的流量計都具有相同的性能。大連索尼卡公司固定管段式超聲波流量計靈活多變的全中文顯示主機（壁掛標準型、壁掛2型、盤裝型、防爆壁掛型）滿足各種不同的工業現場；管道式傳感器解決了外夾式傳感器和插入式傳感器安裝過程中由于管道不標準或人為安裝誤差而造成的測量精度下降的問題。


超聲波流量計技術參數

技術參數	衛生型管段式	π型管段式	標準管段式
適用主機	一體式、分體式、經濟型、流量模塊		一體式、分體式、經濟型、流量模塊、水表
適用管徑	DN25-DN80	DN15-DN40	DN50-DN1000
材?? 質	不銹鋼		碳鋼（不銹鋼選購）
工作頻率	1MHz
連接方式	活接連接	法蘭連接
適用溫度	－40℃～160℃
標??? 定	整機在線標定
防護等級	IP68(可潛水工作，水深≤3米)
外形尺寸	見下表
公稱壓力	見下表
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
管道襯材	無
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性， 并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。


衛生型管段式管道參數

公稱通徑 DN(mm)	額定壓力 (MPa)	活接式外形尺寸				材 質
		L	H	D	C
25	4.0	300	282	51	19	不銹鋼
40		300	300	74	23
50		300	310	84	24
65		350	330	100	28
80		400	345	114	30


π形管段式/標準管段式管道參數

公稱通徑 DN(mm)	額定壓力 (MPa)	π形管段	標準管段	法蘭尺寸
		L1	L2	D	D1	D2	f	Ｎ-Φ	法蘭厚度
15(派形管)	1.6	320		95	65	45	2	14×4	14
20(派形管)		360		105	75	55	2	14×4	16
25(派形管)		390		115	85	65	3	14×4	18
32(派形管)		450		140	100	76	3	18×4	18
40(派形管)		500		150	110	84	3	18×4	20
20			195	105	75	55	2	14×4	16
25			225	115	85	65	3	14×4	18
32			230	140	100	76	3	18×4	18
40			245	150	110	84	3	18×4	20
50			200	160	125	100	3	18×4	22
65			210	180	145	120	3	18×4	24
80			225	195	160	135	3	18×8	24
100			250	215	180	155	3	18×8	26
125			270	245	210	185	3	18×8	28
150			300	280	240	210	3	23×8	28
200			370	335	295	265	3	23×12	30
250			450	405	355	320	3	25×12	32
300			500	460	410	375	4	25×12	32
350			550	520	470	435	4	25×16	34
400			600	580	525	485	4	30×16	38
400	1.0		600	565	515	482	4	25×16	30
450			700	615	565	532	4	25×20	30
500			800	670	620	585	4	25×20	32
600			1000	780	725	685	5	30×20	36
700			1100	860	810	775	5	24×25	32
800			1200	975	920	880	5	24×30	32
900			1300	1075	1020	980	5	24×30	34
1000			1400	1175	1120	1080	5	28×30	36
