測量染料流量計采用電磁感應原理測量介質流體流速的電磁流量計。它在管道的兩側加一個磁場，被測介質流過管道就切割磁力線，在兩個檢測電極上產生感應電勢，其大小正比于流體的運動速度?？梢杂糜跍y量酸、堿、鹽溶液、水煤漿、礦漿、砂漿灰泥、紙漿、樹脂、橡膠乳、合成纖維漿和感光乳膠等各種懸浮物、氣化汽和粘性物質的流量。電磁流量計密封性能好，還可用于自來水和地下水道系統。而且測量過程不與流體接觸，適于制藥、生物化學和食品工業。

測量染料流量計產品特點
1、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響。
2、測量管無阻礙、無活動部件、無壓損，直管段要求較低。
3、可帶接地電極，實現儀表良好接地。
4、采用先進加工工藝，使儀表具有良好的抗負壓能力。
5、全數字量處理，抗干擾能力強，測量可靠，精確度高。
6、高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下貨夜晚都能清晰讀書。
7、具有雙向流量、雙向總量累計功能，電流、頻率具備雙向輸出功能。
8、儀表系統測量精度高，使用范圍寬，不是可用于污水、水泥漿液礦漿液等的測量，還可用于強酸、強堿液體流量的測量。
9、轉換器輸出功能強大：不但具有4-20mA、脈沖輸出，還具有RS485或RS232、HART 等數字通訊以及GPRS無線數據遠傳。

測量染料流量計的主要技術數據

執行標準	JB／T 9248—1999
公稱通徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
*高流速	15m／s
精確度	DNl5～DN600	示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
	DN700—DN3000	示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
流體電導率	≥5uS／cm
公稱壓力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊訂貨
環境溫度	傳感器	—25℃—十60℃
	轉換器及一體型	—10℃—十60℃
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA
*高流體溫度	—體型	70℃
	分離型	聚氯丁橡膠襯里	80℃；120℃（訂貨時注明）
		聚氨酯襯里	80℃
		聚四氟乙烯襯里	100℃；150℃（訂貨時注明）
		聚全氟乙丙烯（F46）
		加網PFA
信號電極和接地電極材料	不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
電極機構	DN300—DN3000
連接法蘭材料	碳鋼
接地法蘭材料	不銹鋼1Crl8Ni9Ti
進口保護法蘭材料	DN65—DNl50		不銹鋼1Crl8Ni9Ti
	DN200～DNl600		碳鋼十不銹鋼1Crl8Ni9Ti
外殼防護	DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器			IP65或IP68
	其他傳感器、——體型流量計和分離型轉換器			IP65
間距（分離型）	轉換器距離傳感器一般不超過100m

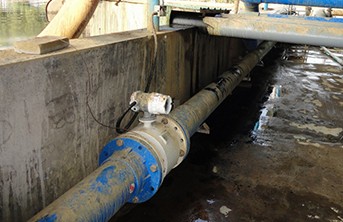

測量染料流量計的安裝
1、應安裝在水平管道較低處和垂直向上處，避免安裝在管道的*高點和垂直向下處；
2、應安裝在管道上升處；
3、在開口排放管道安裝，應安裝在管道的較低處；
若管道落差超過5m時，在傳感器的下游安裝排氣閥；
5、應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
6、傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；
7、在測量井內安裝液體流量計的方式；

圖7備注：1.入口 2.溢流管 3. 入口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥
如何正確選擇安裝節點：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。
選擇安裝位置時需特別注意：
非測量電極的軸線必須近似于水平方向；
測量管道內必須完全充滿液體；
流量計前方*少要有5×D（D為流量計內徑）長度的直管段，后方*少要有3×D（D為流量計內徑）長度的直管段；
流體的流動方向和流量計的箭頭方向一致；
管道內要有真空會損壞流量計的內襯，需特別注意；
在流量計附近應無強電磁場；
在流量計附近應有充裕的空間，以便安裝和維護；
若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離*少要有30×D（D流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；

測量染料流量計范圍選擇

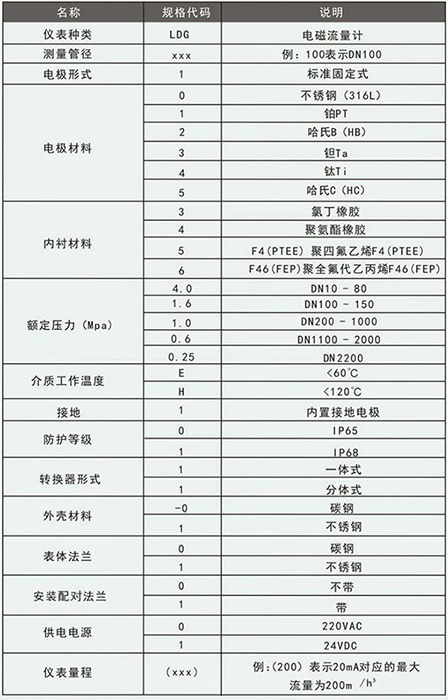

測量染料流量計選型表


測量染料流量計轉換器技術數據

電源	交流	85—265V，45—400Hz
	直流	11—40V
操作鍵和顯示	按鍵式	4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程； 3行LCD寬視角、寬溫、帶背光顯示； *1行顯示流量值； *2行顯示流量單位； *3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
	磁鍵式	2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程； 2行LCD寬視角、寬溫、帶背光顯示： *1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 *2行：顯示流量。
內部積算器	正向總量、反向總量及差值總量。
輸出信號	單向模擬輸出	全隔離，負載≤600D．（20mA時）； 上限：0—21mA可選，每檔lmA； 下限：0—21mA可選，每檔1mA； 正、反向流量輸出方式編程。
	雙向模擬輸出	下限限制為?；?mA，其他同單向模擬輸出。
	雙向脈沖輸出	兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz； 方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； 無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
	雙路報警輸出	可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離）
數字通訊		RS232，RS485，HART
