熱式質量流量計安裝方向及直管段安裝要求
點擊次數：4368 發布時間：2021-06-08 02:06:56
安裝使用注意事項
1 安裝姿勢(方向)
1) 熱分布式 大部分熱分布式tmf的流量傳感器可任何姿勢(水平、 垂直或傾斜)安裝，有些儀表只要安裝好后在工作條件壓力、溫度下作電氣零點調整。然而有些型號儀表對安裝姿勢具有敏感性，大部分制造廠會對此就安裝姿勢影響和安裝要求作出說明。例如ldg-□db系列為減少環境氣氛對流傳熱影響，只能水平安裝，水平度允差±20。應用于高壓氣體時流量傳感器則寧可選擇水平安裝，因?yàn)檫@樣便于做到調零的零偏置。
2)浸入式 大部分浸入式tmf性能不受安裝姿勢影響。然而在低流速測量時因受管道內氣體對流的熱流影響，使安裝姿勢顯得重要。因此在低和非常低流速流動時要獲得精確測量，必須遵循制造廠依據儀表設計結構而定的安裝建議。
2 前置直管段
1)熱分布式 本類儀表對上下游配管布置不敏感，通常認為無上下游直管段長度要求。國際標草案iso/dis 11451認為流量測量不受旋轉流和流速場剖面畸變影響。然而bs 7405卻認為;①上下游直管段長度可小至2d;②在進口端置一金屬(或塑料)網，可有效地改善流速分布畸變，得到分布均勻的氣流;③要防止從小管徑突然擴大進入較大口徑儀表，要緩慢過渡。

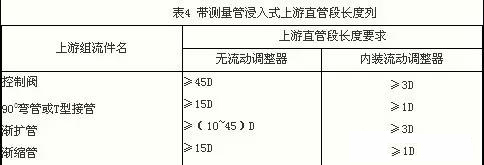

2) 浸入式 帶測量管的浸入式流量傳感器和插入式儀表需要一定長度前置直管段，iso/dis 14511對此未作具體規定，而按制造廠建議的值。bs 7405建議對于在管道中用插入熱絲流速計時，需要(8~10)d的上游直管段和(3~5)d的下游直管段。表4列舉sierra公司對帶測量管浸入式tmf所規定的上直管段長度;若在其進口端裝一塊或二快多孔板式流動調整器(整流器)后，則其長度可大為縮短，如表*右列所示。
注： 摘自sierra 公司760uhp型780uhp型樣本。
只有一組溫度檢測點的插入式儀表與帶測量管浸入式儀表的上游直管段長度要求相近(只相差檢測桿到測量管進口端的距離);多組檢測點的檢測桿或多根檢測桿的tmf,直管段長度可縮短很多，通常制造廠會提供建議。
3 儀表連接管道的振動
連接tmf的管道在常見實際范圍內的振動不會產生振動干擾，在正常情況下不影響儀表的測量性能。惟插入式tmf的檢測桿必須牢固地固定于管道，并避免裝在有振動的場所。
4 脈動流的影響
tmf響應時間長，不適應脈動流流量測量。若作測脈動流測量，應了解tmf的響應性，以保證能跟隨的上脈動的速度變化。脈動引起的測量誤差通常使儀表輸出偏高，其程度取決于脈動幅值和頻率。
