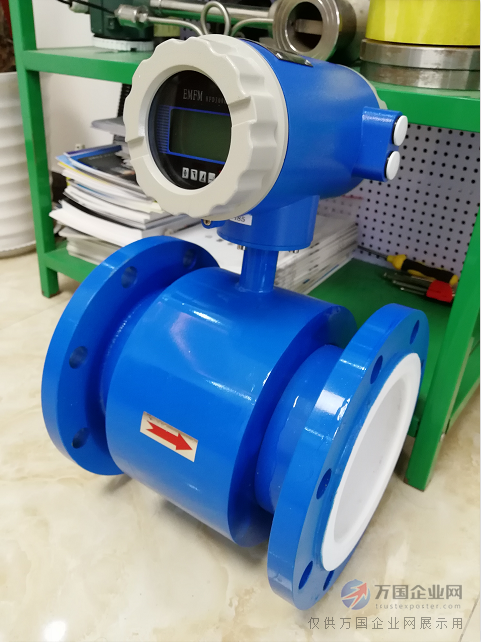

電磁流量計是高精度、高可靠流量儀表，采用法拉*電磁感應定律設計而成，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

電磁流量計采用先進技術研制、開發與生產的流體測量儀表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，在產品結構、選材、制定工藝、生產裝配與出廠測試等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

1、內部無阻流件，幾乎沒有壓力損失和流體阻塞情況。

2、無機械慣性，響應快速，流量測量范圍寬（流速0.3~12m/s）穩定性好，可以用于自動檢測、調節和程控系統。

3、測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率變化影響，傳感器感應電壓信號與平均速呈線性關系，測量精度高。

4、精度等級：0.2級、0.5級、1.0級、1.5級。滿足不同用戶需求。

5、傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可耐腐蝕和耐磨損。

6、分常規型（壓力小于4.0MPa）與高壓型（壓力大于4.0MPa）。

7、插入式電磁流量計系統分為簡單安裝型與在線安裝型。

8、采用EEPPOM存儲器，測量運算數據存貯保護安全可靠。

9、采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。

10、帶4~20Ma，頻率、脈沖輸出，帶報警電平輸出，帶RS485通訊接口，Hart、ModBus協議。

11、高清晰度LCD背光顯示瞬時流量，累積流量（Σ+、Σ-、ΣD）、流速、流量百分比、流量狀態（勵磁、流量、空管）等。

12、采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。

13、備有管道式、插入式等多種流量計型號。

14、防護等級：一體化結構IP65、分體結構IP68。

15、防爆等級：Exd Ⅱ BT4。

1、公稱通徑:管道式四氟襯里：DN10～DN600；管道式橡膠襯里：DN40～DN1200；（特殊規格可定制）

2、流動方向：正，反，凈流量；

3、量程比：150：1；

4、重復性誤差：測量值的±0.1%；

5、精度等級：管道式：0.5級，1.0級；

6、被測介質溫度：普通橡膠襯里：－20～+60℃;高溫橡膠襯里：－20～+90℃;聚四氟乙稀襯里：－30～+100℃;高溫型四氟襯里：－20～+180℃；

7、額定工作壓力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高壓可定制）；

8、流速范圍：0.1－15m/s；

9、電導率范圍：被測流體電導率≥5μs/cm；

10、電流輸出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；負載電阻；

11、數字輸出頻率：上限可在1～5000HZ之間；

12、數字輸出方式：輸出頻率內設定帶光電隔離的晶體管集電極開路雙向輸出；

13、集電極*大電流：外接電源≤35V導通時集電極*大電流為250mA；

14、供電電源：AC220V或DC24V；

15、要求直管段長度：上游≥5DN，下游≥2DN；

16、連接方式：流量計與配管之間均采用法蘭連接；

17、連接尺寸：法蘭連接尺寸應符合GB11988規定；

18、防爆等級：mdIIBT4；

19、防護等級：IP65，特殊訂制*高可達IP68；

20、環境溫度：－25～+60℃；

21、相對溫度：5%～95%；

22、消耗總功率：小于20W；

23、信號輸出：4-20mA(負載0-750Ω)，脈沖/頻率，控制電平；

24、供電電源：AC220V，允差15%；或DC24V，紋波≤5%；

25、通訊輸出：RS 485，MODBUS協議，HART協議，Profibus-DP協議；

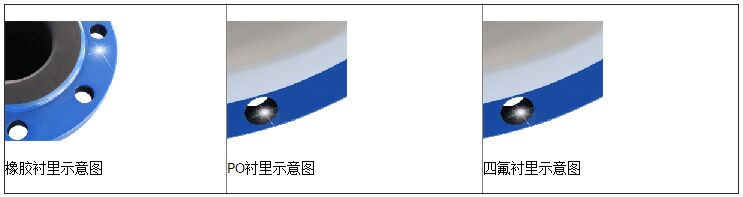

1、襯里材料：聚四氟乙烯（F4）

主要性能：是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。

*高介質溫度一體型：70℃

*高介質溫度分離型：100℃ 150℃ （需特殊訂貨）

適用范圍：1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。

2、襯里材料：聚全氟乙丙烯（F46）

主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4。

*高介質溫度一體型：70℃

*高介質溫度分離型：100℃ 150℃ （需特殊訂貨）

適用范圍：除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質。

3、襯里材料：聚氟合乙烯（Fs）

主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低。

*高介質溫度一體型：70℃

*高介質溫度分離型：80℃

4、襯里材料：聚氯丁橡膠

主要性能：1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。

*高介質溫度一體型：70℃

*高介質溫度分離型：80℃ 120℃ （需特殊訂貨）

適用范圍：水、污水、弱磨損性的泥漿礦漿。

5、襯里材料：聚氨酯橡膠

主要性能：1、耐磨性能極強。2、耐腐蝕性能較差。

*高介質溫度一體型：70℃

*高介質溫度分離型：80℃

適用范圍：中性強磨損的礦漿、煤漿、泥漿。

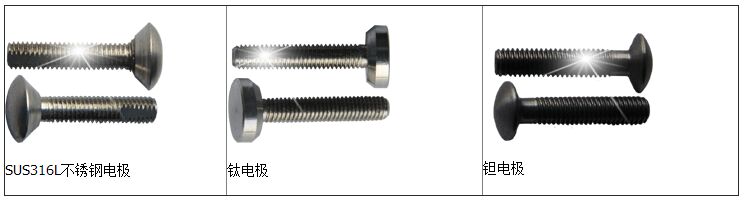

1、電極材料：不銹鋼0Crl8Nil2M02Ti

耐蝕及耐磨性能：用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。

2、電極材料：哈氏合金B(yǎng)

耐蝕及耐磨性能：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。

3、電極材料：哈氏合金C

耐蝕及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。

4、電極材料：鈦

耐蝕及耐磨性能：能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。

5、電極材料：鉭

耐蝕及耐磨性能：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。

6、電極材料：鉑／鈦合金

耐蝕及耐磨性能：幾乎能耐一切化學介質，但不適用于王水和銨鹽。

7、電極材料：不銹鋼涂覆碳化鎢

耐蝕及耐磨性能：用于無腐蝕性，強磨損性的介質。

注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

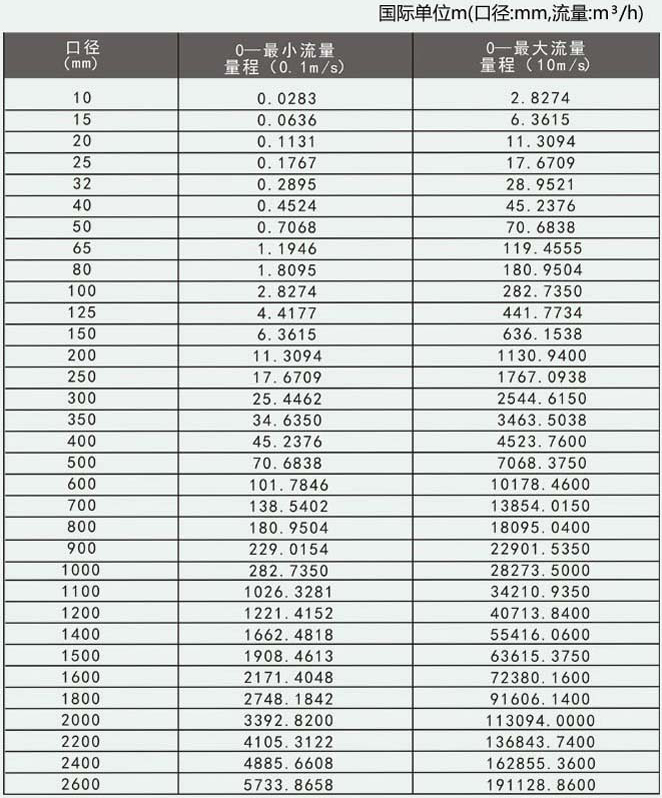

鹽水流量計口徑流量范圍對照表


鹽水流量計選型說明

2.6.1 安裝須知

流量計的設計、試驗和供電均有安全規定，用戶必須嚴格遵守本說明書的有關條款確保流量計的安全操作及運行。保證電磁流量計測量精度的必要條件如下：

1.被測液體介質必須具有導電性。

2.被測液體介質必須充滿管道。

3.被測液體介質必須均勻，以避免電導率的不均勻性（會產生嚴重干擾），如需動態加入化學物質，應在儀表下游處注入。

4.電磁流量計系統必須良好接地。

5.流量計入口直管段至少 5 倍 DN （測量管道內徑），出口直管段至少 2 倍 DN。

6.在流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。

2.6.2 安全措施

為保障人身和設備的安全，須遵守以下條款：

1.在選擇位置和安裝流量計之前，必須認真閱讀完本說明書有關部分，同時要考慮流量計、相關設備和機身環境的安全要求。

2.應由具備一定儀表知識的人員進行儀表的安裝和維修。

3.正確安裝流量計傳感器及配管，保證密封安全可靠，液體壓力不得超過銘*上規定的*高工作壓力。

4.采取一定措施，防止觸電事故。

5.流量計的吊裝設備應符合安全規定。

2.6.3 安裝前的檢查

1.檢查法蘭、襯里、殼體和出線套有無損傷。

2.打開盒蓋、檢查接線印刷電路板有無松動或損壞。

3.檢查銘*中型號編碼與訂貨編碼是否相符。

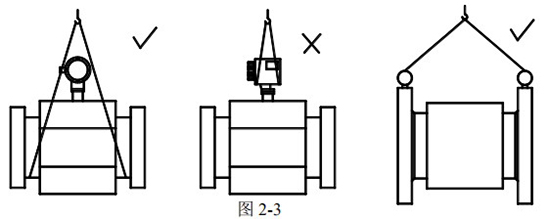

2.6.4 吊裝

流量計應采用正確吊裝方法進行吊裝，吊裝設備的安全載荷及防護措施應符合有關規定。禁止在轉換器箱體（一體式流量計）或接線盒（分離型流量計）處用繩拴接起吊儀表。

2.6.5 正確選擇安裝位置

正確地選擇安裝位置和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。選擇安裝位置時應注意以下問題：

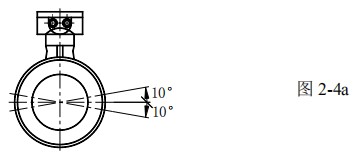

1.測量電極的軸線必須近似于水平方向（與水平線夾角一般為 10°以內）

2.測量管道內必須完全充滿液體。

3.流量計的前方*少要有 5×D（D 為流量計內徑）長度的直管段，后方*少要有 2×D（D為流量計內徑）長度的直管段。

4.流體的流動方向和流量計的箭頭方向一致。

5.管道內要有真空會損壞流量計的內襯，需特別注意。

6.在流量計附近應無強電磁場，儀表安裝場所的磁場強度應小于 400A/m（避免安裝在大型電機或變壓器等設備附近）。

7.若測量管道有振動，在流量計的兩邊應有固定的支座。

8.測量不同介質的混合液時，混合點與流量計之間的距離*少要有 30×D（D 為流量計內徑）。

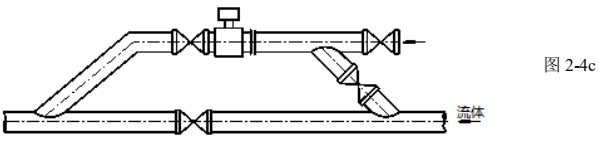

9.為方便今后流量計的清洗和維護，應安裝旁通管道。

10.安裝聚四氟乙烯內襯的流量計時，連接兩法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，*好用力矩扳手。

11.儀表應避免強烈振動和過大的溫度變化，同時要防止腐蝕性液體的滴漏對儀表造成損害。

12.如果安裝地點易受陽光曝曬，應當增加遮蔽設施。

13.安裝傳感器時，應保證測量管與工藝管道同軸。對 50mm 及以下公稱通徑的傳感器，其軸線偏離不超過 2mm。DN65～DN150 其軸線偏離不超過 3mm，≥DN200 其軸線偏離不超過 4mm。

14.法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。

15.緊固儀表螺栓、螺母，其螺紋應完整無損，潤滑良好。應依據法蘭尺寸、力矩大小采用力矩扳手緊固螺栓。

16.在傳感器鄰近管道進行焊接或火焰切割時，要采用隔離措施，防止襯里受熱，且必須確認儀表未通電運行，防止損壞儀表。

2.6.6 安裝方式

應安裝在水平管道較低處和垂直向上處，避免安裝在管道的*高點和垂直向下處。

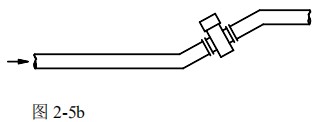

應安裝在管道的上升處。

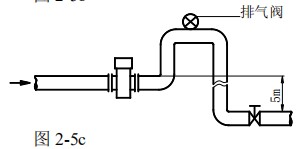

在開口排放的管道安裝，應安裝在管道較低處。若管道落差超過 5m，在傳感器的下游安裝排氣閥且傳感器的下游應有一定的背壓。

應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游。

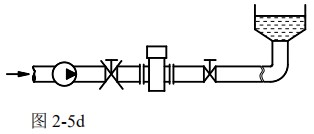

傳感器絕對不能安裝在泵的進口處，應安裝在泵的出口處。

在測量井內安裝流量計的方式：1.入口 2.溢流管 3. 清洗孔 4.入口柵 5. 短管 6.流量計 7.出口 8.排放閥

2.6.7 接地要求

電磁流量計的接地是非常重要的，若接地不好，無法正常運行，傳感器部分應有良好的單獨接地線（銅芯截面積為 1.6mm2），接地電阻<10Ω。

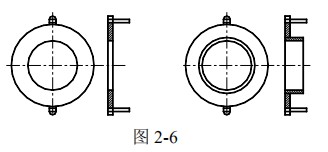

1.接地環

若與傳感器連接的管道是絕緣性的，則需用接地環，應選擇其材質和電極的材質一樣，若被測介質是磨損性的，應選擇帶頸接地環。

2.接地方式

流量計在金屬管道上的安裝，金屬管道內壁沒有絕緣涂層。

流量計在塑料或內壁有絕緣涂料、油漆、內補等管道上安裝時，應在傳感器的兩端安裝接地環。

流量計在陰極保護管道上安裝，防護電解腐蝕的管道一般在其壁和外壁是絕緣的，安裝時注意接地環和管道上的法蘭應絕緣。

2.6.8 改變轉換器盒的方向

轉換器盒可以根據需要作四個不同方向的轉變。

1.一體型流量計的轉換器盒方向的改變

① 取下固定轉換器盒的 4 個六角螺絲。

② 將轉換器盒轉到理想的方向，旋轉時注意內部連接線。

③ 重新固定轉換器盒。

2.分體型流量計的接線盒方向的改變

① 取下固定接線盒的 4 個六角螺絲

② 將接線盒轉到理想的方向，旋轉時注意內部連接線

③ 重新固定接線盒。

2.7 運行

應遵守 2.6.1 節及 2.6.2 節中的各項安全條款和規定。

2.7.1 運行前的檢查

流量計投運前進行下述檢查：

1.流量計在運輸和安裝中有無損傷；

2.使用電源電壓同銘*電壓是否相符；

3.使用正確流量值的保險絲；

4.表正確接地；

5.量程設定是否正確（見轉換器部分有關內容）；

檢查后，打開管道閥門使液體充滿管線系統，應注意排除泄露和系統內的殘留氣體。接通儀表電源，一般流量計通電預熱 10 分鐘即可正常工作。

2.7.2 流向調整

流量計和流向規定見 2.6.5 節，對于分離型流量計,雖然安裝傳感器能保證流向箭頭同現場實際正向一致。因存在用戶接線的問題，有可能出現下述狀況：

1.具有單向輸出轉換器，有正向流量時輸出顯示零或負值（如0～10mA的0mA或4～20mA的4mA）。

2.具有雙向顯示的轉換器，有正向流量時，輸出為負向顯示。此時只要斷開電源，調接任一側兩勵磁線（EXT+及 EXT-）位置，就可使輸出方向，實際正向流向、箭頭方向保持一致。

2.8 維修

進行維修之前，必須閱讀 2.5.1 節及 2.5.2 節中的安全條款。

當確認流量計發生故障時，可同制造廠聯系。

2.8.1 常規維修

一般需目檢電氣連接有無破損及儀表工作是否正常。

2.8.2 故障檢查（參照轉換器部分有關內容）

如果儀表不能令人滿意地工作，可按以下步驟檢查：

1.檢查流量計管線閥門是否全部打開，管道是否充滿液體，流量計是否在接近流量范圍上限值流量下工作；

2.檢查儀表電源、開關、保險絲等供電設施是否正常；

3.檢查故障點是在電纜中還是在儀表中；

4.檢查轉換器的編號和儀表系數與傳感器是否一致；

5.檢查量程設定是否正確；

6.檢查流量計輸出連接是否正確及接地是否良好；

7.按轉換器部分規定內容檢查。

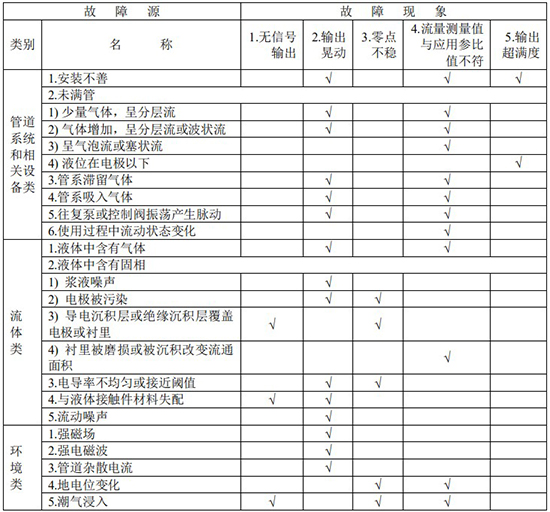

2.8.3 電磁流量計故障分析和現象匯總表：

2.9 運輸與貯存

為防止儀表在轉運時受到損傷，在到達安裝現場以前，請保持制造廠發運時的包裝狀態。在存過程中，貯存地點應具備下列條件：

1.防雨防潮；

2.機械振動小，并避免沖擊；

3.溫度范圍-20～60℃；

4.溫度低于 80%，*好在 50%左右；

5.貯存使用過的傳感器，須先清除附著于襯里和電極表面上的被測介質；

6.露天貯存，儀表性能可能會受影響。
